產品名稱 : 固有頻率測量系統

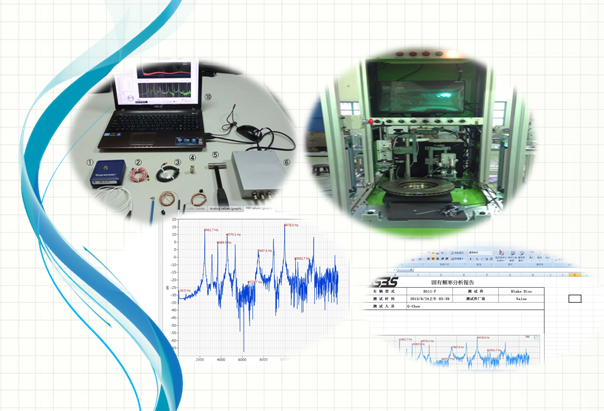

汽車煞車系統是由碟盤 (brake disc)、卡鉗 (bracket)、來令片 (pad)、以及托架 (bracket) 所組成。當這些煞車系統部件的自然頻率因設計不良或製造不良而導致耦合時，就會在煞車時，因摩擦行為產生的激振力傳入系統，而產生共振行為，進而導致煞車異音的發生。因此，針對碟盤、卡鉗、來令片以及托架等部件進行自然頻率測試，已經是國際品牌廠對零組件廠的基本要求。專業的自動化汽車煞車零組件自然頻率測試系統，採用這套系統，零組件廠即可快速滿足國際品牌廠對於煞車系統零組件的振動噪音測試要求，進而提升產品品質，優化企業競爭力。

系統特色

快速上線。
102.4 kS/s 高取樣率，高頻自然頻率一覽無遺。
採用FRF響應頻譜分析方法，可自動判斷自然頻率之所在。
可針對不同品批號產品，快速定義不同的自然頻率搜尋數量。
可針對不同品批號產品，快速定義各個自然頻率目標與容許變異範圍。
支援多點敲擊測試模式，不同面向的模態自然頻率不遺漏，點數可設定。
資料庫儲存架構，長期記錄品管結果。
良率及 SPC 報表範本，快速產出報表。
具備手動與自動模式，可手動敲擊衝擊鎚，或選購自動化敲擊設備及自動上下料設備。
可配合客戶既有產線自動化 PLC，快速定義開始/結束/緊急停止/GO/NG 等自動化需求，達成自動化目標。
使用者權限管理。

規格

頻寬	最大至 20 kHz
頻率解析度	8 Hz
訊號分析	Frequency Response Function (Magnitude / Phase)
	窗函數: Force – Exponential
	平均方法: Linear Averaging
	平均次數: 3
特徵提取	Natural Frequency in Band (數量與頻率範圍可隨不同品號設定)
品質管制	Target ± N% (目標與容許變異可隨不同品號設定)
產品編輯	可設定產品架構層數 (至多三層) 與各層名稱，ex:品號/月批號/日批號
	新增品號/批號
	刪除品號/批號
	可編輯各品號之自然頻率搜尋數量與搜尋頻率範圍
	可編輯各品號之各自然頻率的品質目標與容許變異
手動測試	手動下達命令執行檢測
	手動切換待測產品線
自動測試	代測件到位，自動化產線通知儀器端開始測試
	代測件測試完畢，儀器端通知自動化產線取件
	通知自動化產線代測件品質判定結果

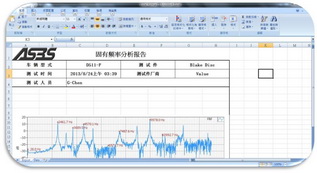

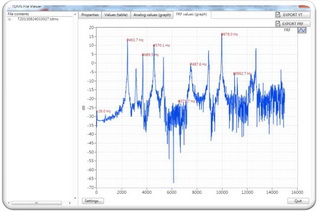

操作畫面
