電子式加速規陀螺儀-GCT-EAG-016

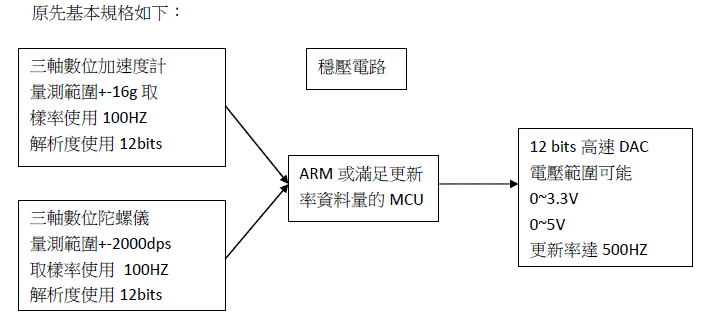

 三軸陀數位螺儀與三軸數位加速度計，藉由高速 DAC 將其轉換輸出成六軸類比資料輸出。

基本規格如下：

  參數如下：電子式加速規陀螺儀-GCT-EAG-016

                          六軸類比輸出感測器

          驗收標準為 100 Hz

          電壓：5V/50Ma

  訊號輸出格式：

          加速度計+-16g，輸出範圍 0~3.3V 左右(0g  落在 1.65V)

          陀螺儀+-2000dps，輸出範圍 0~3.3V 左右(0dps，落在 1.65V)

                         (注意：實際的原點由於與安裝位置有關，請安裝後再進行校正)

  感測器前端參數：

                              ACC  感度 +-16g  感測器

                              Gyro  感度 +-2000dps  感測器頻寬

         本模組輸出輸出100 hz、輸出解析度 12bits其他:

         本電路具有一個 LED 指示燈，第一次上電的時候會閃爍一次，閃爍以後開始進行轉換，

         如果燈號持續亮著代表感測器故障，實際電路版安裝方式請參照電路板上的說明。

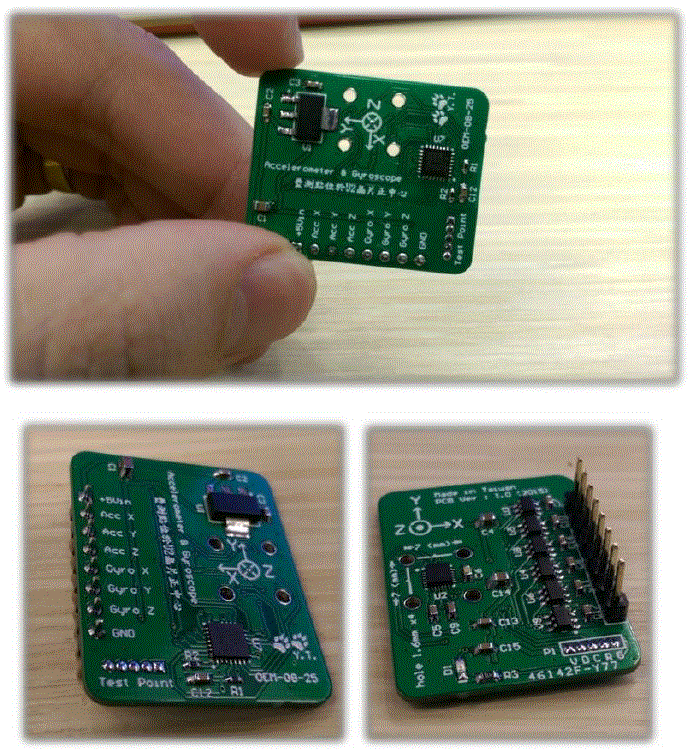

  成品圖片：

  量測質點位置與安裝說明：

                           量測質點位於電路板四個對稱螺絲孔正中間之晶片內正中心，四個螺絲孔為 1.6mm的孔徑，

          以正方形的方式放置，其邊長為 7mm。量測軸向請參考電路板指示。

  電路板腳位定義如下：

                                         PIN1 (方形孔)： 建議+5V 輸入(實際範圍可達 3.8V – 7V)

                                         PIN2：      ACC_X 類比電壓輸出(0-3.3V、中點 1.65V)  預設量程+-16g/12bits

                                         PIN3：                ACC_Y 類比電壓輸出(0-3.3V、中點 1.65V)  預設量程+-16g/12bits

                                         PIN4：                ACC_Z 類比電壓輸出(0-3.3V、中點 1.65V)  預設量程+-16g/12bits

                                         PIN5：                GYRO _X 類比電壓輸出(0-3.3V、中點1.65V)  預設量程+-2000dps/12bits

                                         PIN6：                GYRO _Y 類比電壓輸出(0-3.3V、中點 1.65V)  預設量程+-2000dps/12bits

                                         PIN7：                GYRO_Z 類比電壓輸出(0-3.3V、中點 1.65V)  預設量程+-2000dps/12bits

                                         PIN8：                GND 電源輸入與訊號地

               注意：

      由於感測器各軸的旋轉中心位於晶片內部正中心，電路板上已有電路板孔位、高度與量測質點的說明。

      屆時若安裝於待測物上，請確認電路板安裝位置是否已正確對準欲量測
